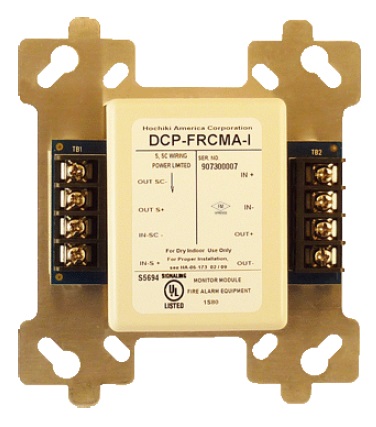

Chi tiết lắp đặt modul FRCMA/-I

Các vấn đề liên quan đến vấn đề thiết kế hệ thống báo cháy
Hình đại diện của thành viên
Mr Linh
Bài viết: 28
Ngày tham gia: Thứ 6 15/07/16 8:35

Chi tiết lắp đặt modul FRCMA/-I

Gửi bàigửi bởi Mr Linh » Thứ 6 07/10/16 9:45

Kết nối dây loop +/- tủ báo cháy vào chân IN_S+/ IN_SC- của modul :



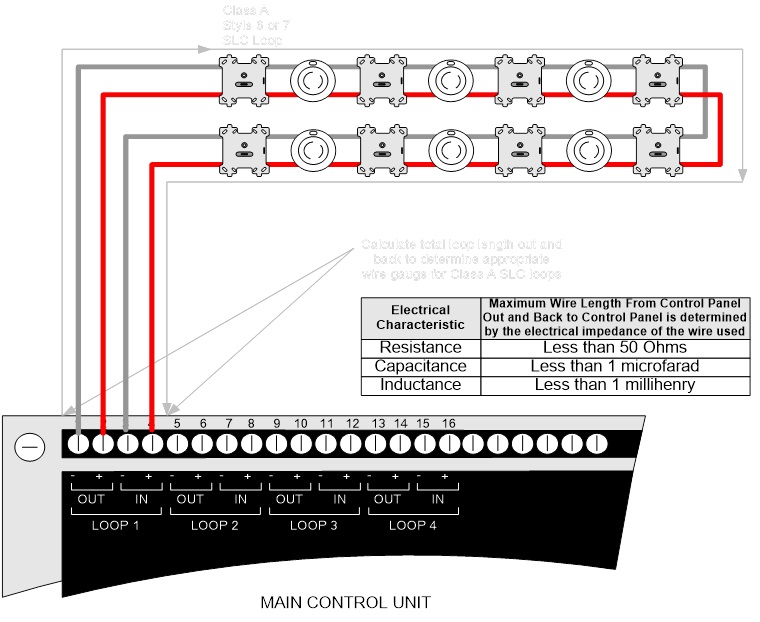

KET NOI VOI  TU BAO CHAY.jpg
KET NOI VOI TU BAO CHAY.jpg (119.4 KiB) Đã xem 8845 lần

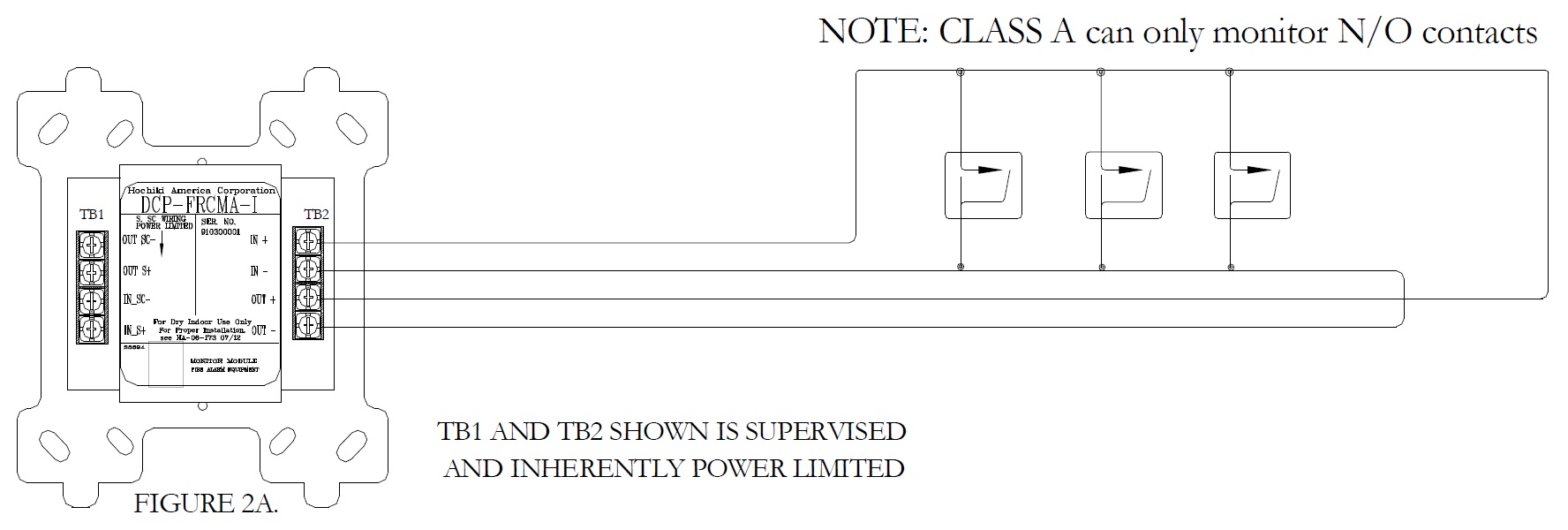

Kết nối với những thiết bị cần giám sát dạng thường hở CLASS A :

FRCMA CLASS A NO.jpg
FRCMA CLASS A NO.jpg (139.56 KiB) Đã xem 8845 lần

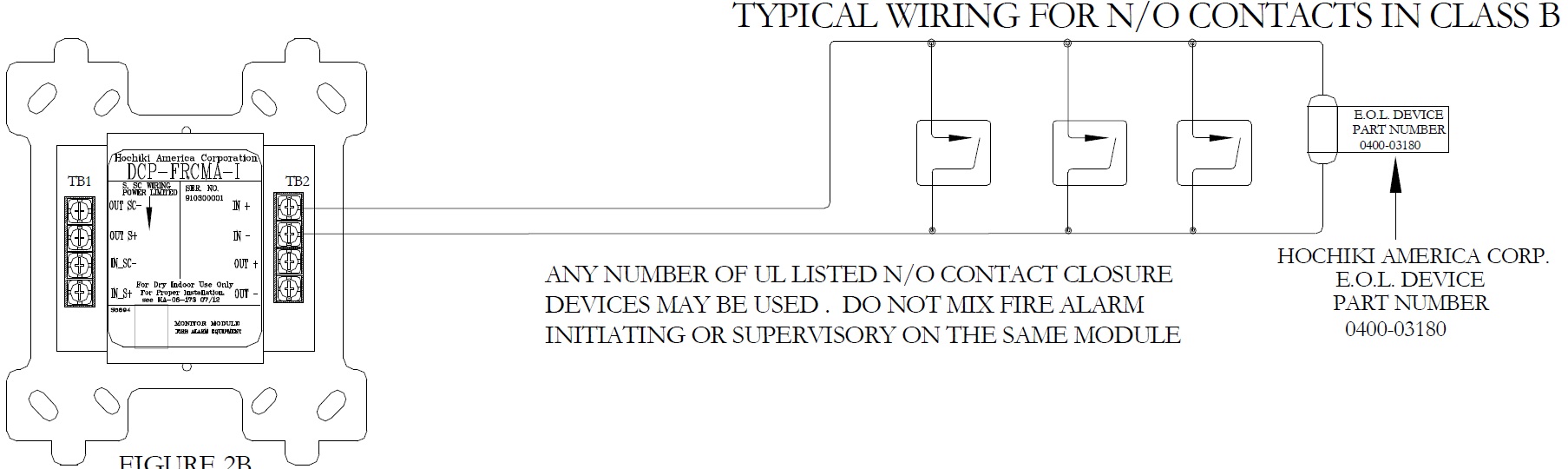

Kết nối với những thiết bị cần giám sát dạng thường hở CLASS B :

FRCMA CLASS B NO.jpg
FRCMA CLASS B NO.jpg (178.13 KiB) Đã xem 8845 lần

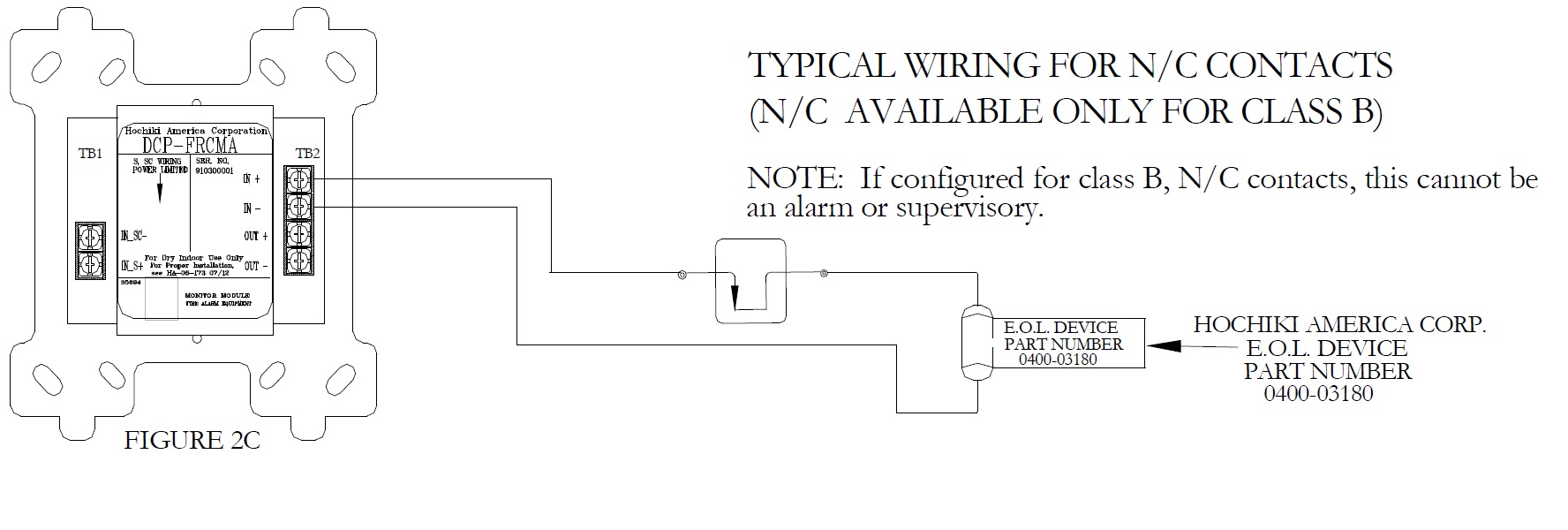

Kết nối với những thiết bị cần giám sát dạng thường đóng CLASS B :

FRCMA CLASS B NC.jpg
FRCMA CLASS B NC.jpg (165.87 KiB) Đã xem 8845 lần
